Ενδιαφέρουσες ειδήσεις

[GeorgeVita]

Νέα εξαρτήματα αποθήκευση ενέργειας της MURATA

Από EE-Times: Thin energy device lasts longer than batteries

Πρόκειται για εξαρτήματα "αποθήκευσης ενέργειας" της Murata σε μικρό μέγεθος και καλά χαρακτηριστικά φόρτισης/εκφόρτισης για χρήση σε φορητά ή αυτόνομα αισθητήρια (IoT, κλπ.).

UMAC (κυλινδρικά)

1. Δυνατότητα φόρτισης/εκφόρτισης σε υψηλό ρυθμό έως 10 C (30 mA)
2. Ιδιαίτερα ασφαλή σε σχέση με μπαταρία λόγω χρήσης χημικά σταθερών υλικών
3. Μεγάλη διάρκεια ζωής, ανάκτηση 80% της αποθηκευμένης ενέργειας μετά από 3000 κύκλους χρήσης

Part Number: UMAC040130A003TA01
Nominal Voltage: 2.3V
Charge Voltage: 2.7V
Cut-off Voltage: 1.8V
Nominal Capacity: 3mAh
Max. Discharge Current: 30mA(10C)
ESR: 800mΩ
Operating Temperature Range: -20℃ to 70℃
Size: Φ4mm×12mm

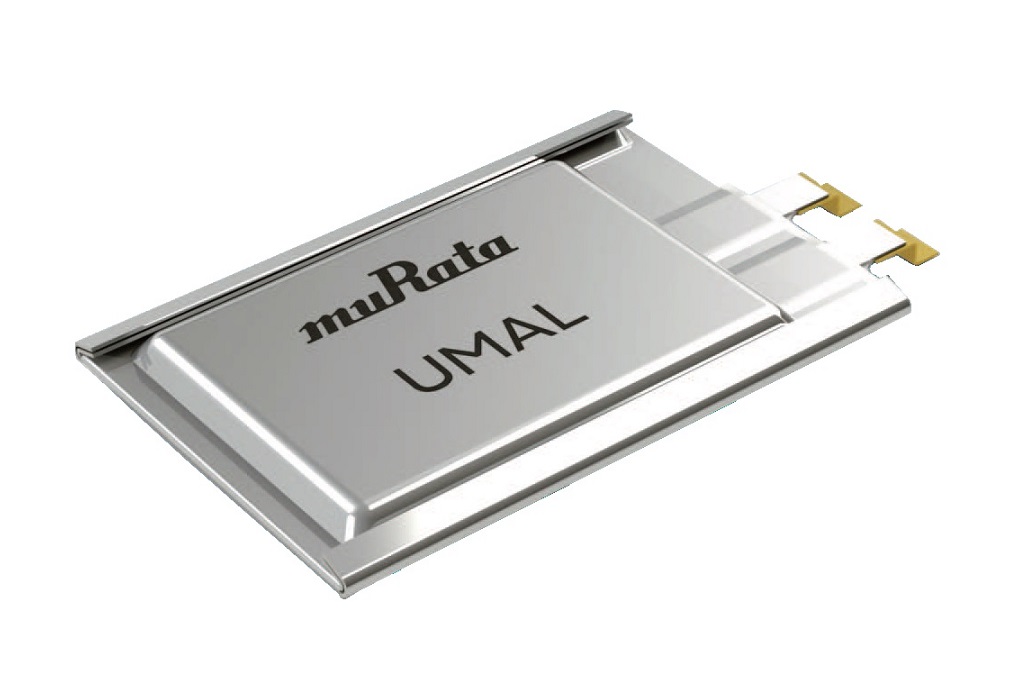

UMAL (επίπεδα)

1. Δυνατότητα φόρτισης/εκφόρτισης σε υψηλό ρυθμό έως 10 C (120 mA)
2. Ιδιαίτερα ασφαλή σε σχέση με μπαταρία λόγω χρήσης χημικά σταθερών υλικών
3. Μεγάλη διάρκεια ζωής, ανάκτηση 90% της αποθηκευμένης ενέργειας μετά από 5000 κύκλους χρήσης

Part Number: UMAL201421A012TA01
Nominal Voltage: 2.3V
Charge Voltage: 2.7V
Cut-off Voltage: 1.8V
Nominal Capacity: 12mAh
Max. Discharge Current: 120mA(10C)
ESR: 200mΩ
Operating Temperature Range: -20℃ to 70℃
Size: 21mm×14mm×2.0mm

[GeorgeVita]

Ασύρματη φόρτιση "στα Βραχέα" (20W @ 6.78MHz):
EDN Europe: Magnetic resonance receiver enables 20W wireless charging at 6.78MHz



Ο κατασκευαστής των ολοκληρωμένων: http://www.nuvoltatech.com/index.php/p04/

Βασική αρχή λειτουργίας (από Wikipedia):


Εγώ τσίμπησα από το όρο "μαγνητική αντήχηση" (magnetic resonance).
Διαβάζοντας το Demonstration System EPC9112 Quick Start Guide είδα ότι πρόκειται για "πομπό" με τετράγωνο παλμό και ενισχυτή τάξης D με FET στην έξοδο. Σαν κεραία έχει το συντονισμένο πηνίο και η ραδιο-νομιμότητα είναι λόγω χρήσης της βιομηχανικής μπάντας ISM 6.78MHz.

[GeorgeVita]

H TESLA motors (http://www.teslamotors.com) πριν μια βδομάδα ανακοίνωσε ότι όλα τα νέα μοντέλα της θα είναι εφοδιασμένα με σύστημα αυτόματης οδήγησης (video: Full Self-Driving Hardware on All Teslas). Το domain name οδηγεί πια στο γενικότερο http://www.tesla.com και προχθές ανακοίνωσαν ότι συνεργάζονται με την εταιρεία φωτοβολταϊκών SolarCity (video: Powerwall 2 & Solar Roof Launch) για να προωθήσουν ενεργειακές λύσεις για σπίτια συνδυάζοντας την τεχνολογία μπαταριών που ανέπτυξαν για τα ηλεκτρικά αυτοκίνητα. Δεν πρόκειται να γίνω σύντομα πελάτης τους αλλά μου κάνει εντύπωση η "ολοκληρωμένη" λύση με τα φωτοβολταϊκά κεραμίδια, την μπαταρία+inverter σαν τοίχος και τη δεύτερη αποθηκευτική μπαταρία ... στο αυτοκίνητο!





Powerwall 2
Εχουν ανακοινώσει μερικά τεχνικά χαρακτηριστικά:
Χρήσιμη Χωρητικότητα: 13.5 kWh
Βαθμός απόδοσης (AC/AC): 90%
Παροχή ισχύος: 5kW συνεχώς, 7kW στιγμιαία
Συνδεόμενες έως 9 μονάδες
Εγγύηση: 10 έτη
Τιμή: $5500 με επιπλέον κόστος εγκατάστασης $1000...

[GeorgeVita]

Η νέα σειρά SCC κυλινδρικών supercapacitor (ή ultracapacitor) της AVX έχει αυξημένη δυνατότητα παροχής παλμών ρεύματος (peak 9A στον πυκνωτή των 10F) που αν συνδυαστεί με μπαταρία μπορεί να δίνει τροφοδοσία σε κυκλώματα χαμηλής κατανάλωσης που χρειάζονται λίγες στιγμιαίες εξάρσεις ρεύματος, όπως αισθητήρια με επικοινωνία RF ή υπερύθρων.


Η μορφή τους μοιάζει με κλασικούς ηλεκτρολυτικούς και η χωρητικότητα ποικίλει από 1 έως 3000F.
Μέγιστη τάση λειτουργίας: 2.7VDC
Θερμοκρασία λειτουργίας: -40...+65°C @ 2.7V ή -40°...+85°C @ 2.3V
Ενδεικτική τιμή για τον SCCS30B106SRB (10F): €1.77 +ΦΠΑ @100+ Mouser

Παρακάτω δείχνω λίγα χρήσιμα σχεδιαστικά χαρακτηριστικά των μικρών χωρητικοτήτων (έως 100F):



Περισσότερα στοιχεία στην ιστοσελίδα της AVX και το σχετικό datasheet.

[GeorgeVita]

Αν και δεν πρόκειται για είδηση, μου φάνηκε περίεργο έως ειρωνικό το σημερινό newsletter στο οποίο η T.I. μας προτρέπει να χρησιμοποιούμε ολοκληρωμένα "με ποδαράκια" όπως το SO-8 αντί των "α-πόδαρων" τύπου QFN. Είναι λέει ευκολότερα στη χρήση και φθηνότερα στη διαδικασία παραγωγής μιας και υπάρχουν λιγότερες πιθανότητες για βραχυκυκλώματα στις κολλήσεις ενώ δεν χρειάζονται ειδικούς και ακριβούς ελέγχους ποιότητας κόλλησης με ακτίνες Χ...

Ruben discusses key considerations when working on the bench with the LMR23630 in SOIC, and how it compares with a leadless QFN-style package. While larger, the leaded SOIC makes prototyping and manufacturing easier and can even be less expensive, as expensive x-ray inspection equipment is not required.

Σχετικό video: https://training.ti.com/engineer-it-how ... -processes

Να θυμίσω ότι η Τ.Ι. εδώ και χρόνια εξαγοράζοντας πολλές ανταγωνίστριες εταιρίες αλλοίωσε τα datasheets και εξαφάνισε τα ποδαράκια από τα εξαρτήματα!



Από την άλλη πλευρά, εταιρίες όπως η Microchip και η Taiwan Semiconductors, διευρύνουν την γκάμα των εξαρτημάτων τους κατασκευάζοντάς τα και με "ορατά ποδαράκια".
